PARTIE 3 - INSTALLATIONS TECHNIQUES
Séquence 5 - SYSTEMES DE SECURITE INCENDIE

1 - TERMINOLOGIE

2 - CATEGORIES ET FONCTIONS DU SSI

3 - DAI, ALARME, US

4 - ZONES

5 - NIVEAUX D'ACCES ET VERIFICATIONS

SOMMAIRE








Le système de sécurité incendie (SSI) d’un établissement est constitué de l’ensemble des matériels servant à collecter toutes les informations/ordres liés à la seule sécurité incendie, à les traiter et à effectuer les fonctions nécessaires à la mise en sécurité de celui-ci.

Dans sa forme la plus complexe il se compose d’un SDI et d’un SMSI.

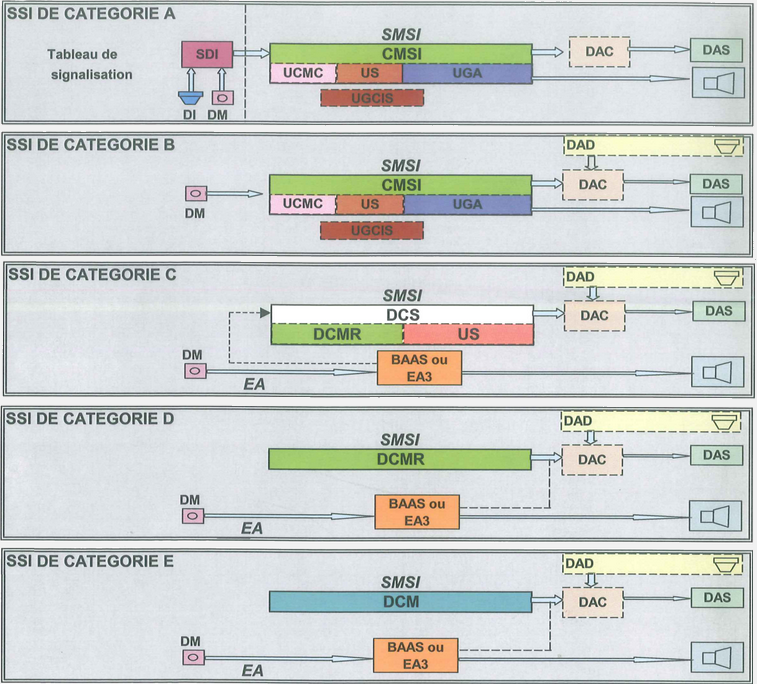

Il existe 5 catégories de Systèmes de Sécurité Incendie, du plus complexe au plus simple :

A > B > C > D > E




Le SSI de catégorie A est le seul à posséder un Système de Détection Incendie avec des Détecteurs Automatiques d’Incendie. Dès l’instant où des locaux à sommeil sont installés dans l’ERP, un SSI de catégorie A est obligatoire.



Ce sont les dispositions particulières propres à chaque type d’ERP qui précisent la catégorie du SSI à installer.





Le système de détection incendie (quand il existe) collecte les informations à partir des DAI et des DM et les affiche sur l’ECS.

Le système de mise en sécurité incendie traite ces informations par l’intermédiaire du CMSI et agit en fonction grâce aux DAS.


SDI : collecte

CMSI : traite

DAS : agit



SSI de catégorie A en type R


SSI de catégorie A d’un IGH de la défense





Le D.A.D est utilisé lorsque l’on ne dispose pas de détection. Il permet de surveiller un local par exemple et de faire fonctionner localement un ou plusieurs D.A.S de la fonction compartimentage.

C’est en quelque sorte un « mini SSI » présent à l’échelle d’une pièce ou d’un espace.








Il existe plusieurs types de détecteurs automatiques d’incendie :

1 - Les détecteurs optiques de fumée ou de flamme : une cellule photoélectrique déclenche le détecteur au passage de la fumée ou d’une flamme.

2 - Les détecteurs thermiques :

- Thermostatique : le détecteur se déclenche à partir d’une certaine température
- Thermo-différentiel : le détecteur se déclenche lors d’une différence de température entre deux ambiances normalement égales
- Thermo vélocimétrique : le détecteur se déclenche lors d’une vitesse anormale d’élévation de la température.

3 - Les détecteurs ioniques : le détecteur se déclenche lors de la présence de gaz de combustion. Considérés comme radioactif ils sont retirés de la circulation.






L’ALARME GENERALE :

C’est un signal sonore ayant pour but de prévenir les occupants d’avoir à évacuer les lieux.
L’alarme générale peut être immédiate ou temporisée, auquel cas elle se déclenche entre 0 et 5 minutes.


L'ALARME GENERALE SELECTIVE :

C’est une alarme générale limitée à l’information de certaine catégorie de personnel, selon les dispositions prévues pour certains ERP (U et J généralement).
Ce signal doit être différent de l’alarme générale et passe généralement par un boîtier report d’alarme.


L’AALRME RESTREINTE :

C’est un signal sonore et visuel distinct de l’alarme générale qui a pour but d’avertir le poste de sécurité de l’existence d’un sinistre et de sa localisation.
Le déclenchement de l’alarme restreinte donne lieu à une levée de doute afin de déterminer si celui-ci est le fait d’un déclenchement intempestif ou d’un sinistre réel.
L’alarme restreinte précède généralement l’alarme générale.



Il existe 5 types de systèmes d’alarme, les dispositions particulières propres à chaque type d’ERP définissent lesquels doivent être installés (en fonction du SSI) :

1 > 2a > 2b > 3 > 4

Un SSI de catégorie A est obligatoirement équipé d’un système d’alarme de type 1

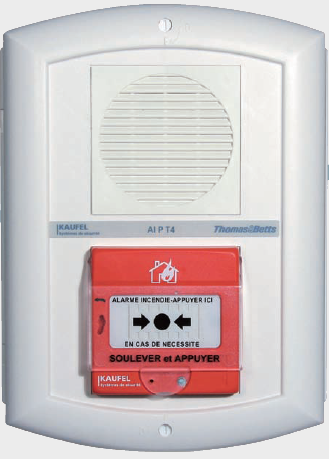

Alarme de type 4





Le rôle de L’Unité de Signalisation est de donner une visualisation globale de l’état du CMSI afin d’en permettre la conduite et l’exploitation (défaut d’alimentation du système, dérangement, déclenchement d’alarme, etc.).


→ L’Unité de Signalisation (US) permet de visualiser la position des DAS



Elle affiche des informations synthétisées par fonction : compartimentage, désenfumage, etc.

Sur le CMSI, un voyant de signalisation existe pour l’alimentation de sécurité :
- Si une des deux sources d’alimentation fonctionne : le voyant est vert fixe.
- Si il y à un défaut de la source normale : le voyant est jaune / orange fixe avec « défaut source normale ».
- Si il y à un défaut de la source de sécurité : le voyant est jaune / orange fixe avec « défaut batterie ».

Concernant les Dispositifs Actionnés de Sécurité (DAS), le tableau suivant répertorie la signification des voyants associés :








Dispositif commandé qui par un changement d’état participe directement et localement à la mise en sécurité d’un bâtiment.



DAS de compartimentage :

► Clapets
► Portes coupe-feu


DAS d’évacuation des personnes :

► Dispositif de verrouillage électromagnétique des issues de secours
► Non stop ascenseur
► Diffuseurs sonores


DAS de désenfumage :

► Volets de désenfumage
► Volets de transfert
► Exutoires de désenfumage
► Ouvrant de désenfumage
► Coffret de relayage pour ventilateur de désenfumage


DAS d’extinction automatique :

► CO², mousse, FM200, etc.


DAS de mise à l’arrêt de certaines installations techniques :

► Climatisation, installation à gaz, etc.






Un ERP est découpé en matière de sécurité incendie, en plusieurs volumes, correspondant selon le cas à un local, un niveau, une cage d’escalier, un canton, un secteur ou un compartiment.

A un ou plusieurs de ces volumes voire à l’ensemble du bâtiment, peuvent correspondre des zones :

→ Zones de détection
→ Zones de mise en sécurité
→ Zones de diffusion d’alarme
→ Zone de compartimentage
→ Zone de désenfumage

Ces zones n’ont pas nécessairement les mêmes limites géographiques.




Zones de Détection - Z.D :

La zone est surveillée par un ensemble de détecteurs automatiques d’incendie et/ou de déclencheurs manuels, auxquels correspond une signalisation commune sur l’écran de contrôle et de signalisation (ECS) du SDI.

On distingue donc les Zones de Détection Automatique (ZDA) et les Zones de Détection par Déclencheurs Manuels (ZDM).


Chaque Z.D. doit pouvoir être rapidement inspectée lors d’une levée de doute.




Zone de mise en Sécurité - Z.S :

C’est une zone qui peut être mise entièrement en sécurité par le SMSI, par l’action des DAS.

Une ZS peut correspondre à deux fonctions différentes, la Zone de Compartimentage (ZC) et la Zone de Désenfumage (ZF).


Zone de diffusion d’Alarme - Z.A :

C’est une zone délimitée où l’alarme sonore sera entendue par les occupants. En principe il n’existe qu’une seule zone d’alarme : le bâtiment.
Il peut arriver, dans un bâtiment d’espace très important, qu’il soit découpé en plusieurs zones d’alarmes.


Zone de Compartimentage – Z.C :

Zone dans laquelle la fonction compartimentage est assurée, elle constitue une Zone de mise en Sécurité (ZS).


Zone de Désenfumage – ZF :

Zone dans laquelle la fonction désenfumage est assurée, elle constitue une Zone de mise en Sécurité (ZS).




PRINCIPE D’ORGANISATION DES ZONES DE MISE EN SECURITE

La zone d’alarme englobe toujours la zone de compartimentage qui englobe elle-même la zone de désenfumage.



ZA ≥ ZC ≥ ZF





PRINCIPE D’ORGANISATION DES ZONES DE DETECTION

La zone de Désenfumage englobe toujours la Zone de Détection Automatique et la Zone de Détection par Déclencheurs Manuels.


ZF ≥ ZDA
ZF ≥ ZDM










Selon le matériel installé, le changement de niveaux d’accès sur un SSI se fait par l’intermédiaire d’une clé ou d’un mot de passe.

Pour des raisons d’exploitation il arrive fréquemment, selon les sites, que le chef du service de sécurité incendie (SSIAP3) délègue l’accès au niveau 2 à ces chefs d’équipes (SSIAP2).


L’installation doit être réalisée par des entreprises dûment qualifiées.

Un contrat d’entretien avec un installateur qualifié doit exister.

Le contrat, les notices d’entretien et de fonctionnement doivent être annexés au registre de sécurité






LE SSI DOIT ETRE VERIFIE :

Tous les jours :

→ Vérification des voyants de l’US et du CMSI
→ Vérification de l’état des alimentations de sécurité
→ Contrôle de l’état du TS (ECS) du SDI
→ Contrôle du bon état des dispositifs d’accès niveau 0


Tous les mois :

→ Essai de déverrouillage des issues de secours


Tous les trois mois :

→ Essai du compartimentage
→ Essai des coffrets de relayage
→ Essai de l’éclairage de sécurité, du non stop ascenseur


Tous les six mois :

→ Essai du CMSI
→ Essai des DAS
→ Essai des DAI et DM
→ Essai des dispositifs de commande (DCM, DCMR, DAC)
→ Essai de l’équipement d’alarme


Annuellement :

→ Visite de contrôle du SSI par une entreprise agréée
